大家好，这里是 Lucifer三思而后行，专注于提升数据库运维效率。

前言

本章目标：掌握本章核心知识点 前置要求：完成前序章节学习 预计时长：60 分钟

Oracle Data Guard 简称 DG，是 Oracle MAA（Maximum Availability Architecture）中的成员之一。

从 Oracle 7i 版本开始推出 STANDBY DATABASE 的概念，慢慢受到大家的欢迎。
随着 Oracle 数据库版本的更迭，搭建备库的方式多种多样。

本文介绍一种创建物理备库的新方式，从 12C 版本开始推出：使用 DBCA 命令行创建 DG 备库。

介绍

最简单的搭建命令参数如下：

Bash

1dbca -createDuplicateDB -createAsStandby -dbUniqueName`

优点：方便快捷，搭建速度较快。
缺点：影响主库的性能，执行过程报错不方便排查。

具体命令可参考：

Bash

1dbca -silent -createDuplicateDB
2-gdbName global_database_name
3-primaryDBConnectionString easy_connect_string_to_primary
4-sid database_system_identifier
5[-createAsStandby
6	[-dbUniqueName db_unique_name_for_standby]]
7[-customScripts scripts_list]

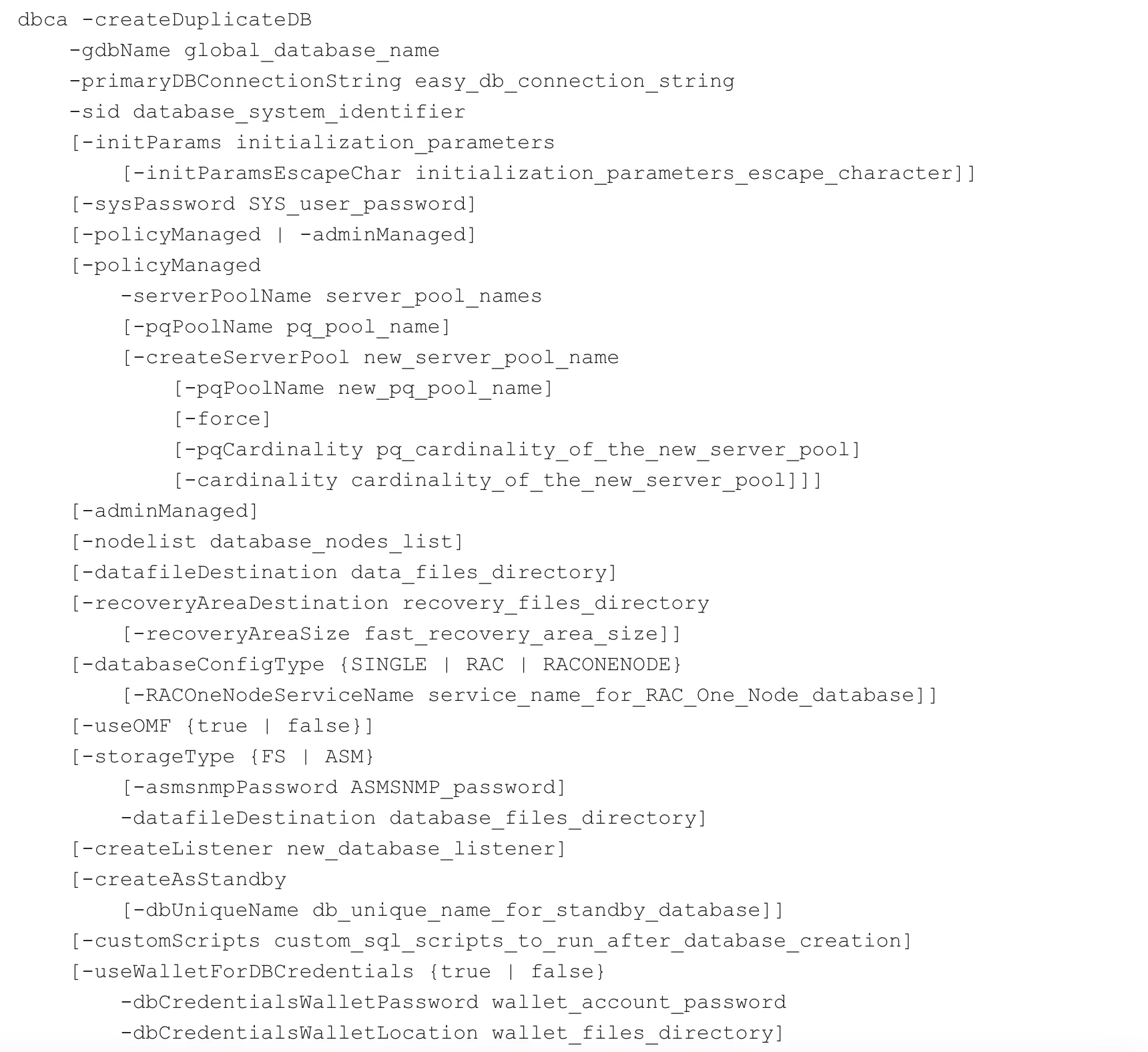

更详细参数可参考官方文档：The createDuplicateDB command creates a duplicate of an Oracle database.

12.2.0.1 开始支持 DBCA 创建物理备库，但是限制较多：

主库必须是单机环境，非 RAC 数据库;
主库必须是非 CDB 环境;

18c 之后，以上限制已经取消，支持主库是 CDB 和 RAC 环境。

一、环境准备

❤️ Oracle 安装包全集下载：精心整理Oracle数据库各版本（软件安装包+最新补丁包）！

⭐️ 演示环境可以使用脚本安装，可以使用博主编写的 Oracle 一键安装脚本，同时支持单机和 RAC 集群模式！

Shell脚本安装Oracle数据库

更多更详细的脚本使用方式可以订阅专栏：Shell脚本安装Oracle数据库。

本次测试尽量按照生产环境升级进行模拟：

节点	主机版本	主机名	实例名	Oracle版本	IP地址
rac01	rhel7.9	rac01	cdb19c	19.3.0（补丁 29585399）	10.211.55.100
rac02	rhel7.9	rac02	orcl+cdb19c	19.3.0（补丁 29585399）	10.211.55.101
备库	rhel7.9	dbca_stby	不创建实例	19.3.0（补丁 29585399）	10.211.55.110

📢 注意：

db_unique_name主备库不能相同;
db_name主备库需保持一致;
主备库DB版本需保持一致;

二、ADG搭建准备

1、配置hosts文件

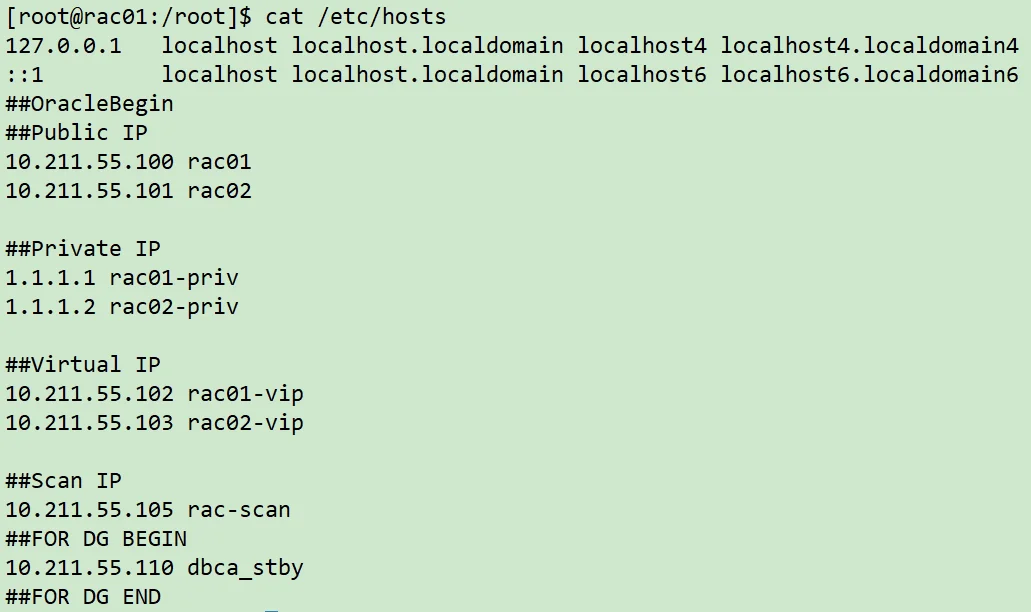

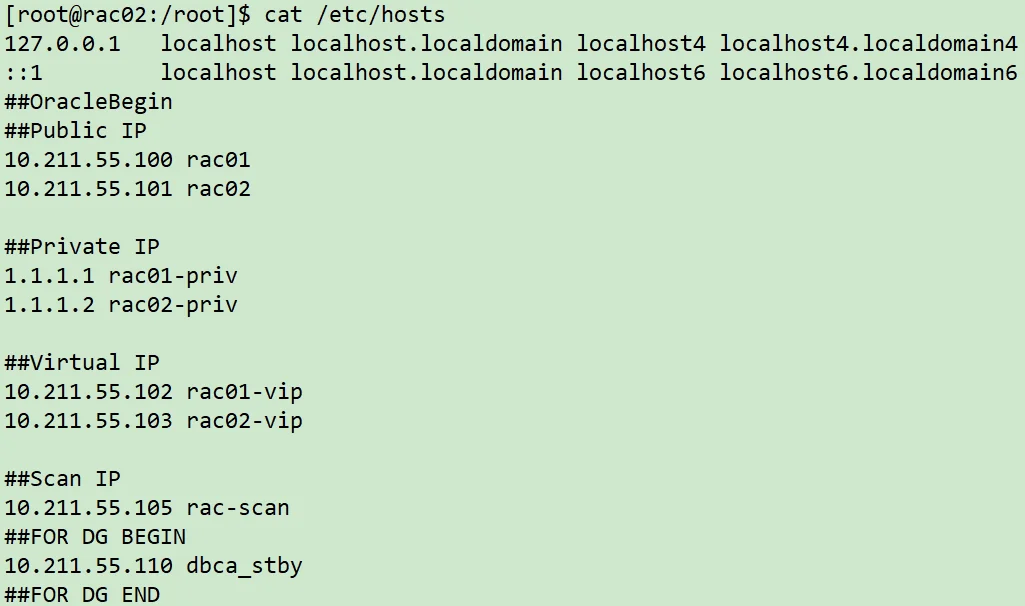

主库：

Bash

1cat <<EOF >> /etc/hosts
2##FOR DG BEGIN
310.211.55.110 dbca_stby
4##FOR DG END
5EOF

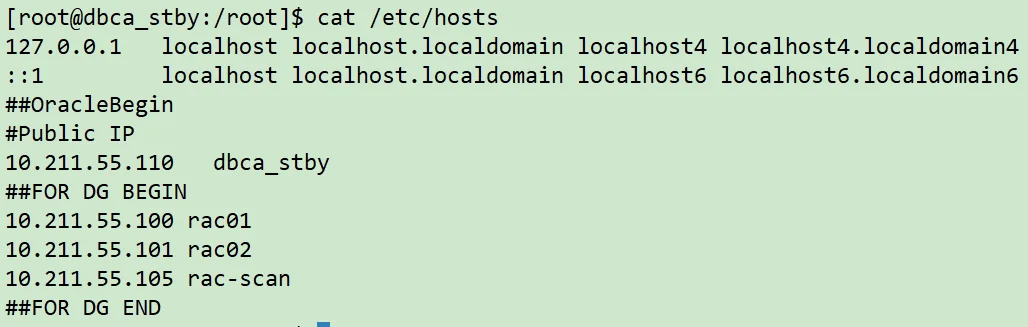

备库：

Bash

1cat <<EOF >> /etc/hosts
2##FOR DG BEGIN
310.211.55.100 rac01
410.211.55.101 rac02
510.211.55.105 rac-scan
6##FOR DG END
7EOF

2、配置静态监听和TNS

建议 listener.ora 增加静态监听：

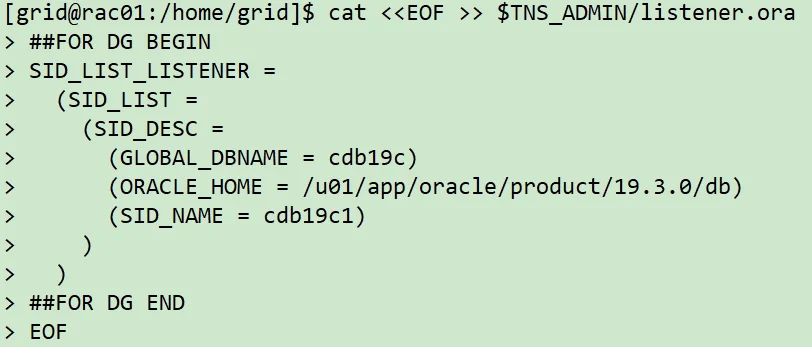

rac01：

Bash

1cat <<EOF >> $TNS_ADMIN/listener.ora
2##FOR DG BEGIN
3SID_LIST_LISTENER =
4	(SID_LIST =
5		(SID_DESC =
6			(GLOBAL_DBNAME = cdb19c)
7			(ORACLE_HOME = /u01/app/oracle/product/19.3.0/db)
8			(SID_NAME = cdb19c1)
9		)
10	)
11##FOR DG END
12EOF

rac02：

Bash

1cat <<EOF >> $TNS_ADMIN/listener.ora
2##FOR DG BEGIN
3SID_LIST_LISTENER =
4(SID_LIST =
5	(SID_DESC =
6		(GLOBAL_DBNAME = cdb19c)
7		(ORACLE_HOME = /u01/app/oracle/product/19.3.0/db)
8		(SID_NAME = cdb19c2)
9	)
10)
11##FOR DG END
12EOF

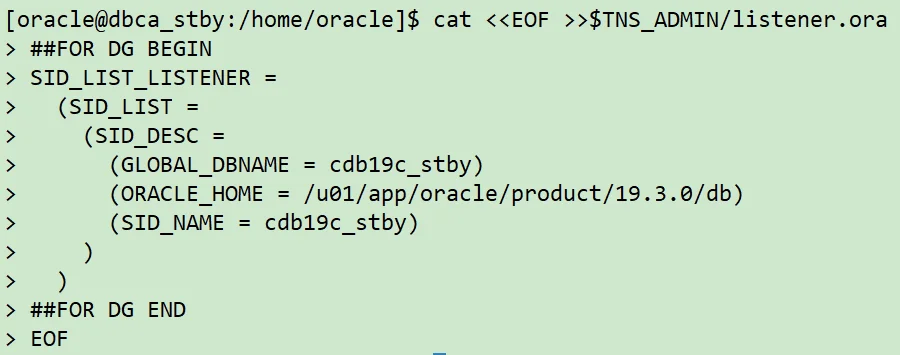

备库：

Bash

1cat <<EOF >>$TNS_ADMIN/listener.ora
2##FOR DG BEGIN
3SID_LIST_LISTENER =
4(SID_LIST =
5	(SID_DESC =
6		(GLOBAL_DBNAME = cdb19c_stby)
7		(ORACLE_HOME = /u01/app/oracle/product/19.3.0/db)
8		(SID_NAME = cdb19c_stby)
9	)
10)
11##FOR DG END
12EOF

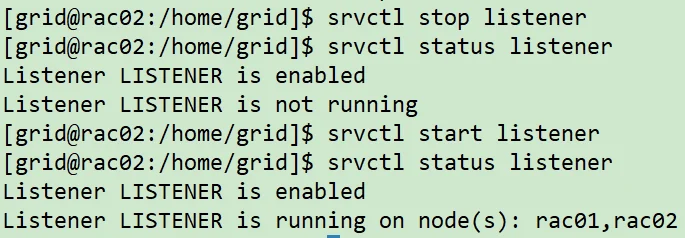

重启监听：

Bash

1#主库RAC重启监听
2srvctl stop listener
3srvctl start listener
4
5##备库重启监听
6lsnrctl start

备库监听

3、tnsnames.ora 增加 TNS

oracle用户执行：

Bash

1cat <<EOF >> $TNS_ADMIN/tnsnames.ora
2##FOR DG BEGIN
3CDB19C =
4(DESCRIPTION =
5	(ADDRESS_LIST =
6		(ADDRESS = (PROTOCOL = TCP)(HOST = rac-scan)(PORT = 1521))
7	)
8	(CONNECT_DATA =
9		(SERVICE_NAME = cdb19c)
10	)
11)
12CDB19C1 =
13(DESCRIPTION =
14	(ADDRESS_LIST =
15		(ADDRESS = (PROTOCOL = TCP)(HOST = rac01)(PORT = 1521))
16	)
17	(CONNECT_DATA =
18		(SERVICE_NAME = cdb19c)
19	)
20)
21CDB19C2 =
22(DESCRIPTION =
23	(ADDRESS_LIST =
24		(ADDRESS = (PROTOCOL = TCP)(HOST = rac02)(PORT = 1521))
25	)
26	(CONNECT_DATA =
27		(SERVICE_NAME = cdb19c)
28	)
29)
30CDB19C_STBY =
31(DESCRIPTION =
32	(ADDRESS_LIST =
33		(ADDRESS = (PROTOCOL = TCP)(HOST = dbca_stby)(PORT = 1521))
34	)
35	(CONNECT_DATA =
36		(SERVICE_NAME = cdb19c_stby)
37	)
38)
39##FOR DG BEGIN
40EOF

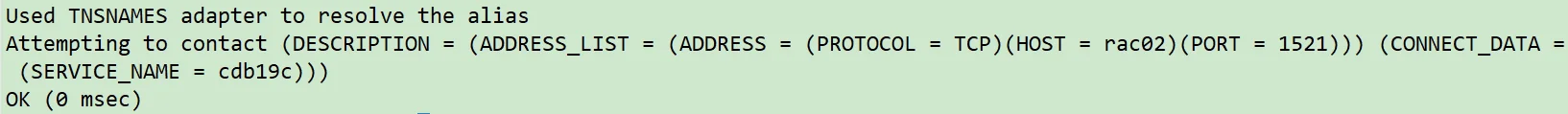

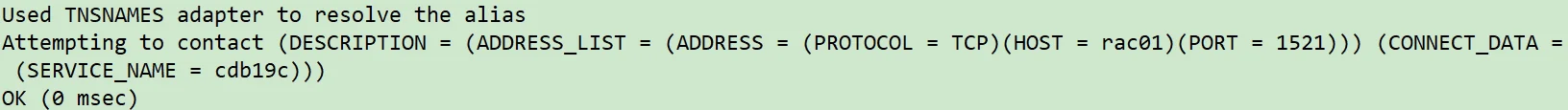

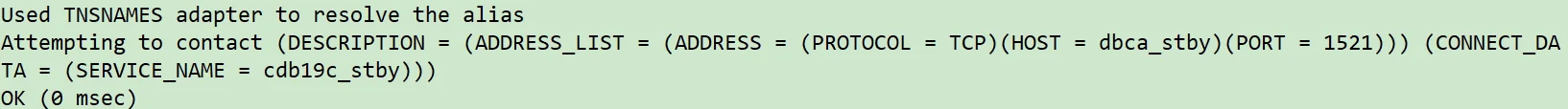

tnsping 测试连通性：

Bash

1tnsping cdb19c
2tnsping cdb19c1
3tnsping cdb19c2
4tnsping cdb19c_stby

4、主库配置参数

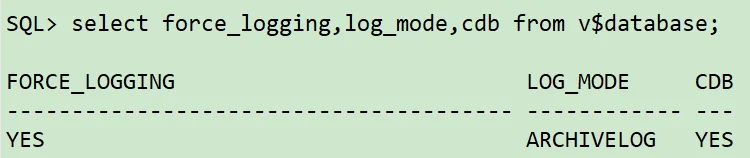

查看是否开启强制日志：

SQL

1select force_logging,log_mode,cdb from gv$database;
2
3FORCE_LOGGING		LOG_MODE     CDB
4---------------------------------------
5YES					ARCHIVELOG   YES

如果没有开启强制日志：

SQL

1alter database force logging;

如果没有开启归档日志：

SQL

1shutdown immediate
2startup mount
3alter database archivelog;
4alter database open;
5alter pluggable database all open;

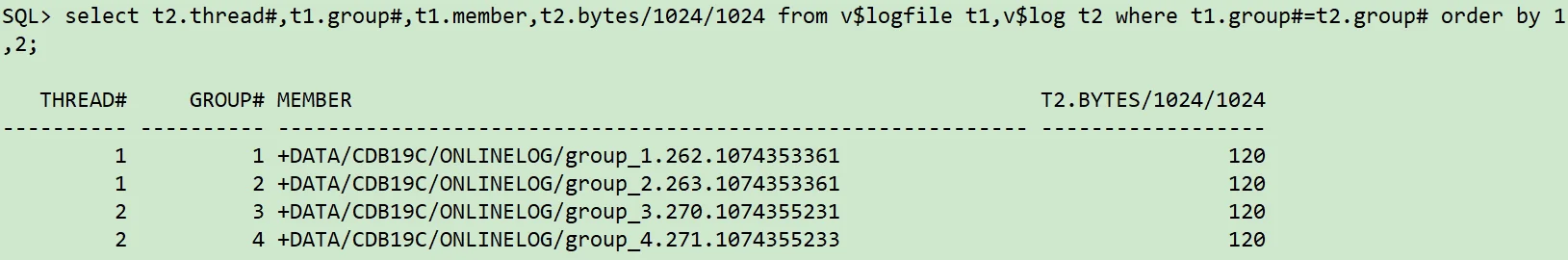

5、主库添加stanby log文件

SQL

1set line222
2col member for a60
3select t2.thread#,t1.group#,t1.member,t2.bytes/1024/1024 from v$logfile t1,v$log t2 where t1.group#=t2.group# order by 1,2;

📢 注意：

stanby log 日志大小至少要和 redo log 日志一样大小，不能小于主库日志大小；
stanby log 数量： standby logfile=(1+logfile组数)=(1+2)=3 组,每个 thread 需要加 3 组 standby logfile；
thread 要与 redo log 保持一致，如果是 rac，需要增加多个 thread 对应的 standby log；

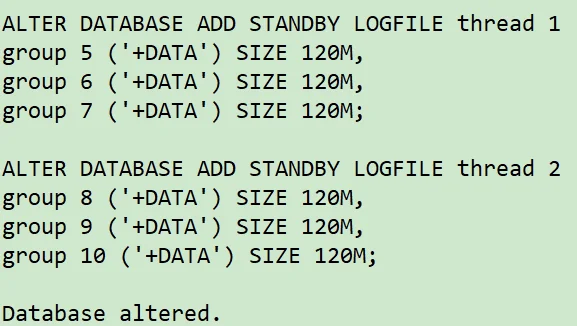

SQL

1ALTER DATABASE ADD STANDBY LOGFILE thread 1
2group 5 ('+DATA') SIZE 120M,
3group 6 ('+DATA') SIZE 120M,
4group 7 ('+DATA') SIZE 120M;
5
6ALTER DATABASE ADD STANDBY LOGFILE thread 2
7group 8 ('+DATA') SIZE 120M,
8group 9 ('+DATA') SIZE 120M,
9group 10 ('+DATA') SIZE 120M;

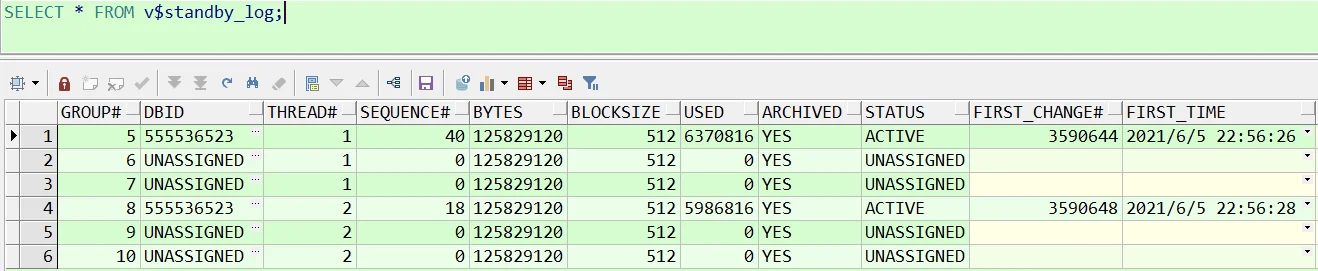

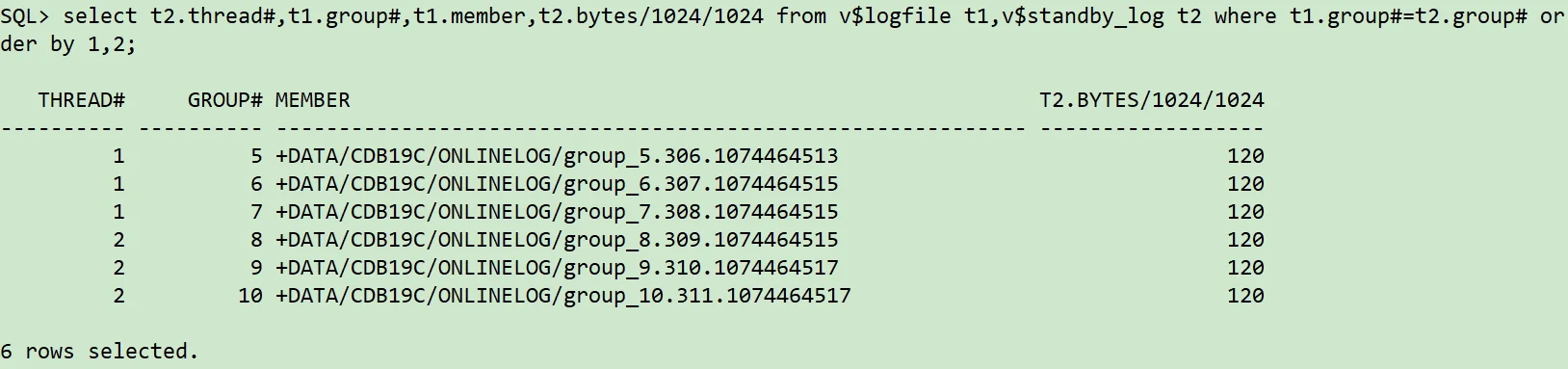

SQL

1select t2.thread#,t1.group#,t1.member,t2.bytes/1024/1024 from v$logfile t1,v$standby_log t2 where t1.group#=t2.group# order by 1,2;

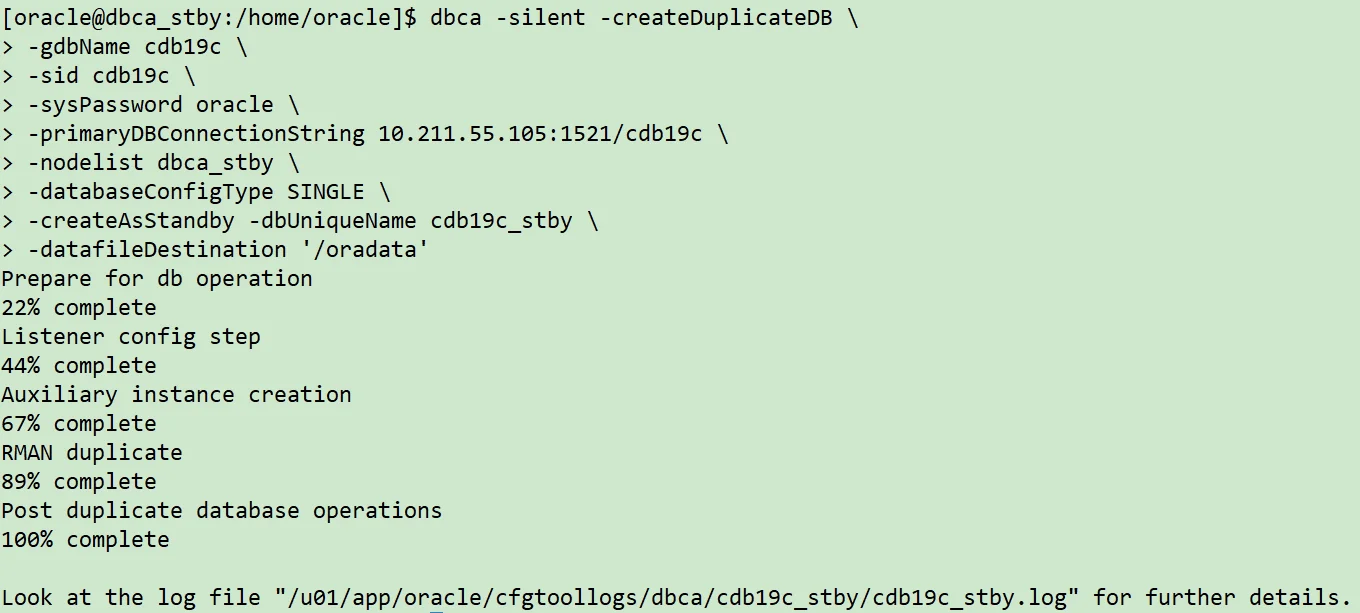

三、DBCA 创建物理备库

oracle 用户执行：

Bash

1dbca -silent -createDuplicateDB \
2-gdbName cdb19c \
3-sid cdb19c \
4-sysPassword oracle \
5-primaryDBConnectionString 10.211.55.105:1521/cdb19c \
6-nodelist dbca_stby \
7-databaseConfigType SINGLE \
8-createAsStandby -dbUniqueName cdb19c_stby \
9-datafileDestination '/oradata'

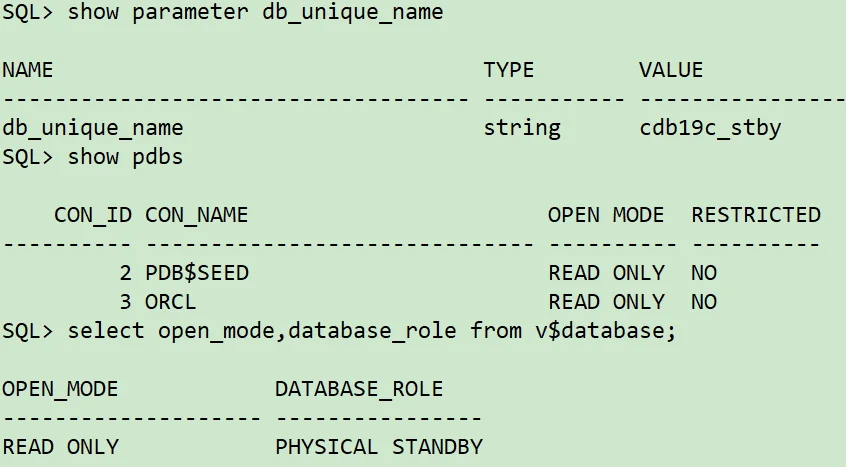

DBCA 物理 DG 已经创建成功！

四、配置主库+备库 DG 参数

主库设置 DG 参数：

SQL

1ALTER SYSTEM SET LOG_ARCHIVE_CONFIG='DG_CONFIG=(CDB19C,CDB19C_STBY)' sid='*';
2ALTER SYSTEM SET LOG_ARCHIVE_DEST_1='LOCATION=+DATA VALID_FOR=(ALL_LOGFILES,ALL_ROLES) DB_UNIQUE_NAME=CDB19C' sid='*';
3ALTER SYSTEM SET LOG_ARCHIVE_DEST_2='SERVICE=cdb19c_stby ASYNC VALID_FOR=(ONLINE_LOGFILES,PRIMARY_ROLE) DB_UNIQUE_NAME=CDB19C_STBY' sid='*';
4ALTER SYSTEM SET LOG_ARCHIVE_DEST_STATE_2=ENABLE sid='*';
5ALTER SYSTEM SET LOG_ARCHIVE_MAX_PROCESSES=4 sid='*';
6ALTER SYSTEM SET FAL_SERVER=CDB19C_STBY sid='*';
7ALTER SYSTEM SET FAL_CLIENT=CDB19C sid='*';
8ALTER SYSTEM SET DB_FILE_NAME_CONVERT='+DATA','/oradata/CDB19C_STBY' SCOPE=SPFILE sid='*';
9ALTER SYSTEM SET LOG_FILE_NAME_CONVERT='+DATA','/oradata/CDB19C_STBY' SCOPE=SPFILE sid='*';
10ALTER SYSTEM SET STANDBY_FILE_MANAGEMENT=AUTO sid='*';

📢 注意： RAC 修改参数需要加上 sid='*'，修改多个实例。

备库设置 DG 参数：

SQL

1ALTER SYSTEM SET LOG_ARCHIVE_CONFIG='DG_CONFIG=(CDB19C_STBY,CDB19C)';
2ALTER SYSTEM SET LOG_ARCHIVE_DEST_1='LOCATION=/archivelog VALID_FOR=(ALL_LOGFILES,ALL_ROLES) DB_UNIQUE_NAME=CDB19C_STBY';
3ALTER SYSTEM SET LOG_ARCHIVE_DEST_2='SERVICE=CDB19C ASYNC VALID_FOR=(ONLINE_LOGFILES,PRIMARY_ROLE) DB_UNIQUE_NAME=CDB19C';
4ALTER SYSTEM SET LOG_ARCHIVE_DEST_STATE_2=ENABLE;
5ALTER SYSTEM SET LOG_ARCHIVE_MAX_PROCESSES=4;
6ALTER SYSTEM SET FAL_SERVER=CDB19C;
7ALTER SYSTEM SET FAL_CLIENT=CDB19C_STBY;
8ALTER SYSTEM SET DB_FILE_NAME_CONVERT='/oradata/CDB19C_STBY','+DATA' SCOPE=SPFILE;
9ALTER SYSTEM SET LOG_FILE_NAME_CONVERT='/oradata/CDB19C_STBY','+DATA' SCOPE=SPFILE;
10ALTER SYSTEM SET STANDBY_FILE_MANAGEMENT=AUTO;

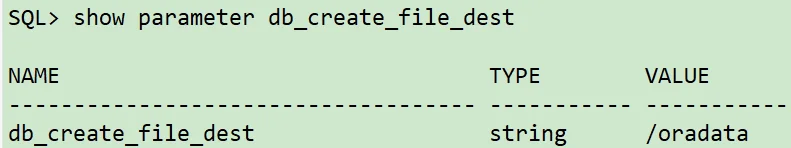

查看 OMF 参数配置：

SQL

1show parameter db_create_file_dest

📢 注意： 如果同时设置 OMF 和 DB_FILE_NAME_CONVERT 参数，则优先 OMF 参数。

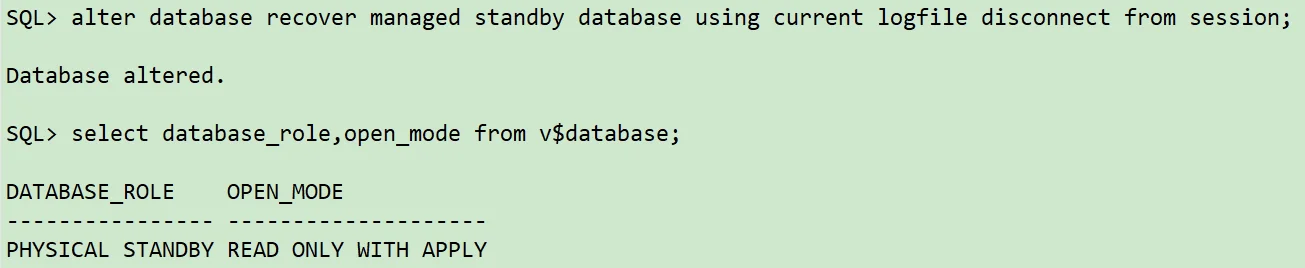

五、开启日志应用

SQL

1##备库执行
2alter database recover managed standby database using current logfile disconnect from session;
3
4##主库执行
5alter system set log_archive_dest_state_2=enable sid='*';

六、测试同步

主库创建测试数据：

SQL

1alter session set container=orcl;

Bash

1sqlplus lucifer/lucifer@orcl

备库查看是否同步：

至此，ADG 已搭建完毕！
